产品简介

点击放大

产品名称：	90度.180度平板翻模机立式磁盘合模机,飞模机,棒料深孔钻,CNC磁盘
产品型号：	NCF-50翻模机,平板翻模机,模具翻模机,修模翻模机
产品规格：	NCF-50翻模机,平板翻模机,模具翻模机,修模翻模机

详细说明

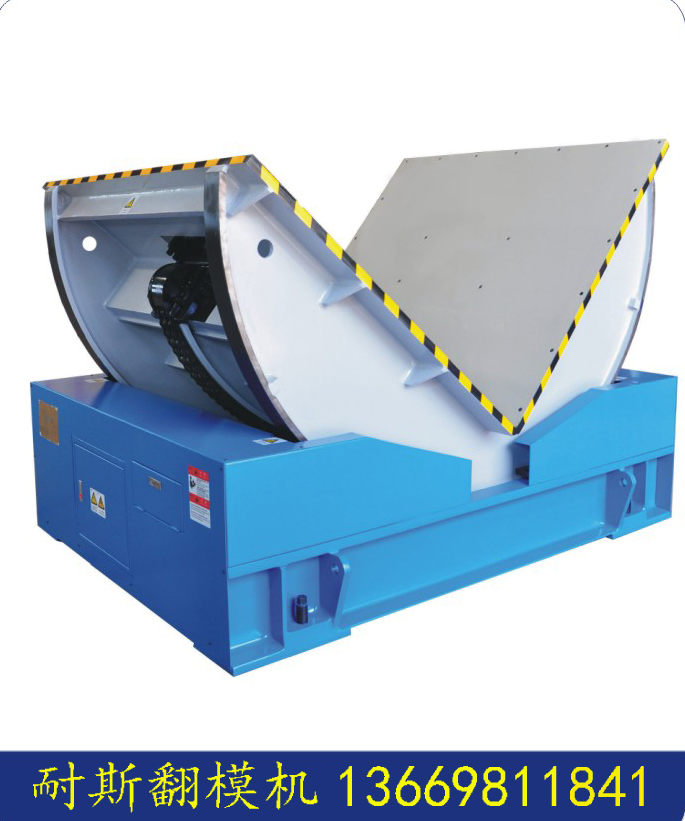

莞耐斯机械翻模机平板液压翻模机特点：
液压平板翻模机跟机械式翻模机不同的是采用了液压系统作为动力驱动两块模板翻转带动模具翻身。设备的主要优点是平时不需要使用设备时可将两块模板放平成180度,更节约空间。
耐斯平板翻模机的主要特点：
1、机器可下沉安装,不占用生产空间。
2、采用进口电气配件，安全、可靠，操作方便。
2、两块模板分开翻转，平时不使用设备时在平放。
3、解决有些模具在传统90度翻模机上翻转后不方便装吊环的问题。

NCF系列翻模机技术参数：

型号	NCF-5	NCF-10	NCF-15	NCF-20	NCF-30	NCF-50
翻转能力(T)	5	10	15	20	30	50
翻转时间(s)	20	25	30	35	40	50
台面尺寸(mm)	1100x1000	1400×1270	1600×1400	1800×1500	2000×1715	2200×2000
台面高度(mm)	550	700	750	760	870	1000
外形尺寸(mm)	1100x1500x1500	1400×1900×1980	1600×2200×2150	1800×2300×2260	2000×2500×2590	2200×2900×3000
中心尺寸(mm)	430	500	550	600	700	850
电机功率(Kw)	1.5	3	4	5.5	5.5	7.5
机床重量(T)	2.0	3.8	4.5	4.8	7.5	9.8

东莞耐斯翻模机产品说明：
1、工作原理：本设备采用电磁抱闸制动式电动机带动链条（三排滚子链条），实现工作台的翻转，以达到将工作台上模具翻转90度的目的。
2、工作台面采用25mm厚的钢板制作，保证工作台面对模具的承受能力，表面铺厚度12mm的耐磨PP板，对模具表面起到保护的作用，以及减少模具对工作台的直接损伤，延长翻模机的寿命。
3、设备不用做地基，采用多个可调地脚进行调整。
4、设备外观：本公司翻模机的外观标准配漆为底座采用天蓝色波纹漆，翻转工作台采用乳白色波纹漆。
5、设备操控性：设备操作简便、结构紧凑，做到较低的台面高度和宽裕的台面尺寸；设备安装就位非常方便。
6、设备安全性：设备安全、可靠，断电时设备具有自动锁紧功能，当断电时，电机的防抱死系统立即动作，将电机主轴抱紧，这时立即电机停止转动，工作台也停止翻转，绝不会出现倒转现象。此外，除了电机具有电磁制动外，设备还安装电器定位和机械定位装置，以保证设备安全、可靠
技术规格

项目名称		50T翻模机
序号	名称		技术参数
1	翻转能力		50T
2	翻转角度		90°
3	翻转时间		50s
4	工作台面积		2200x2000 mm
5	电机功率		7.5KW
6	中心尺寸		850mm
7	台面高度		≥1000mm

翻模机电器部份

1	减速机	三联等国内知名品牌
2	马达保护开关	日本富士等国外品牌
3	滚子链条、齿轮	浙江自强等国产知名品牌
4	电磁接触器	日本富士等国外品牌
5	限位开关	台湾、日本、欧美等国外品牌
6	操作开关	日本、台湾等知名品牌
7	控制变压器	台湾或国产知名品牌
8	自润滑轴承	浙江双飞等国内知名品牌
9	轴承	TWB等国产知名品牌
10	控制器	日本富士等国外知名品牌
11	相序保护继电器	国内知名品牌

翻模机工作环境

序号	内容	性质：特别关键/重要/一般
1	工作制度：两班制生产，每班12小时，每年工作不低于300个工作日，可24小时连续运转	一般
2	电力参数：供电标准：三相五线 380V AC 50Hz 电压波动范围±10%；单相三线 220V AC 50Hz 电压波动范围±10%。需方负责将总电源接到设备一次配电柜接点上，从配电柜到各设备的电源线由供方负责完成。	重要
3	设备噪声低于中华人民共和国国家标准	重要

翻模机设备安全性

序号	本设备的具体的安全措施	性质：特别关键/重要/一般
1	符合国家安全标准，符合国家安全卫生法规	重要
2	设备具备良好和全面安全防护措施	重要
3	设备中的过冷，过热，辐射等部位,有良好的屏护装置	一般
4	设备的电气控制系统具备过载保护和短路保护功能	重要
5	必要的安全警示标示	重要

翻模机运输、吊卸、安装、调试、验收、技术培训：
1、我方负责将设备运至买方工厂，运费由我方承担，到厂的卸车就位由买方负责，我方派技术人员现场协助指导就位，设备的调试由我方技术人员负责，买方派人配合。
2、设备安装调试完毕，由双方共同进行验收。
3、我方必须提供设备的总装图、产品使用说明书、合格证、质量检验书等相关资料，并由技术人员现场对买方相关人员进行免费培圳，直至熟练操作为止。
4、设备到位前买方要做好如下准备工作：
A、参与安装、调试、验收的人员。
B、设备安装场地准备完毕，设备卸车所用的吊卸设备到位。
C、买方负责准备设备所用的电缆线：4x6mm2 （由买方根据需要长度定）、40A电源空
开，水、电、气、油、调试用的模具等准备到位。
翻模机售后服务和技术支持
在产品的售后服务方面，我公司牢固树立了“想顾客所未想，急顾客之所急，让所有顾客都满意和放心”的服务理念，切实做到了“产品未动，服务先行。产品买到哪里，售后服务点就尽量延伸到哪里。”目前公司已在江苏苏州、浙江黄岩、重庆、天津等地设有办事处，并建立了一支技术精湛的售后服务队伍。我们对客户的服务承诺是：
1、整机质保期1年，终身维修服务。在质保期内出现各类故障我方及时免费维修，对非人为造成的各类零件损坏及时免费更换。
2、我方在接到买方故障报修信息后，维修人员1小时内电话响应，24小时内到达买方现场排除故障。
3、我方在质保期内定期对设备进行访查一次（电话或现场），做好记录，并指导买方进行有效的使用，保证设备的良好运转。
4、以下情况不属于正常的保修范围，在此情况下，买方必须承担所更换的零件费用，我方免费提供安装调试等技术服务：
A、买方操作者使用不当而造成的设备损坏。
B、买方对设备进行拆卸、移位时不慎造成的损坏。
C、由于火灾、水灾、地震等不可抗力原因而造成的损坏。
5、质保期外，我方提供终身有偿维修服务，服务费用只收取所更换零件费、交通费及人工费。
