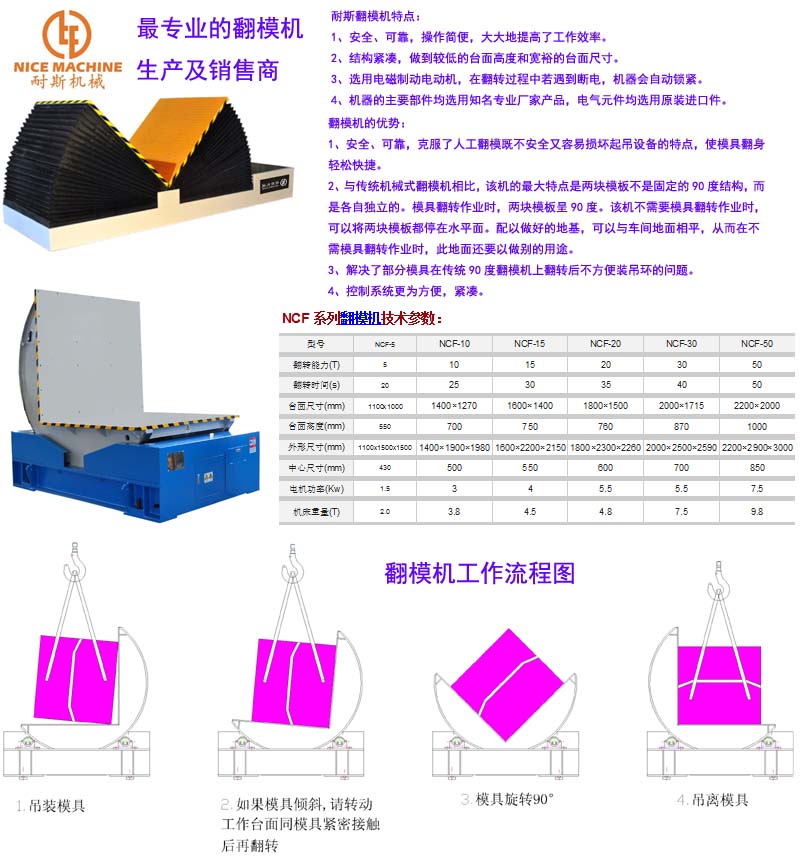

东莞耐斯机械翻模机平板翻模机特点：
液压平板翻模机跟机械式翻模机不同的是采用了液压系统作为动力驱动两块模板翻转带动模具翻身。设备的主要优点是平时不需要使用设备时可将两块模板放平成180度,更节约空间。
耐斯平板翻模机的主要特点：
1、机器可下沉安装,不占用生产空间。
2、采用进口电气配件，安全、可靠，操作方便。
2、两块模板分开翻转，平时不使用设备时在平放。
3、解决有些模具在传统90度翻模机上翻转后不方便装吊环的问题。
NCF系列翻模机技术参数：

型号	NCF-5	NCF-10	NCF-15	NCF-20	NCF-30	NCF-50
翻转能力(T)	5	10	15	20	30	50
翻转时间(s)	20	25	30	35	40	50
台面尺寸(mm)	1100x1000	1400×1270	1600×1400	1800×1500	2000×1715	2200×2000
台面高度(mm)	550	700	750	760	870	1000
外形尺寸(mm)	1100x1500x1500	1400×1900×1980	1600×2200×2150	1800×2300×2260	2000×2500×2590	2200×2900×3000
中心尺寸(mm)	430	500	550	600	700	850
电机功率(Kw)	1.5	3	4	5.5	5.5	7.5
机床重量(T)	2.0	3.8	4.5	4.8	7.5	9.8


设备概述及特点
1、本机主要用于各种模具的翻转。
（1.该机采用液压驱动凸轮运动,从而实现工作台上模具翻转的目的,操作简便。
（2.该机工作台表面铺有5mm厚防滑花纹钢板,以减少模具对工作台的直接损伤,延长翻模机
的寿命。
（3.设备不用做地基，它具有占地空间小的特点。
（4.设备操控性：设备操作简便，结构紧凑，做到较低的工作台面高度和宽裕的工作台面
2、本机结构：
（1.本机由底座；左右翻转工作台；凸轮机构；油缸；液压系统和电气等几部分组成。
（2.底座为焊接结构，经振动时效处理，变形小。底座上装有四条淬火导轨，左右各两条，
用于滚轮运动。
（3.左右工作台：工作台为焊接结构，采用15mm钢板下面加焊筋板而成，以保证工作台的
承载能力。表面再铺上5mm防滑花纹钢板，以保证模具不损伤工作台面板。焊后经时效处理，保证
工作台变形小。
（4.凸轮机构：凸轮采用50#钢制作，强度高，寿命长。由油缸驱动滚轮使其凸轮运动以
达到工作台翻转的目的。
3、液压部分：
（1.油缸：Φ125×Φ70×360 2个；
（2.油泵：PFE-31016 1台；
（3.该系统采用独特设计，系统稳定，液压冲击小，使其工作台翻转平稳，安全可靠。
4、电气部分：
（1.本机电气采用PLC控制，操作方便，安全可靠。
（2.设备操作面安装一个紧急停止开关，急停按下时，油泵、电机停止运转。
（3.本机PLC使用日本欧姆龙公司的产品，其它电气原件使用日本欧姆龙、富士等公司的产品。
